Studi Kasus UML Pembuatan Blog


Kali ini saya mengambil contoh yang sederhana yaitu membuat Blog. Untuk membatasi permasalahan saya tidak merancang full blog. Melainkan hanya beberapa bagian yang penting.

Tujuan dari studi kasus saya adalah hanya untuk contoh OOD dan penggunaan notasi UML.

Langkah #1
Tahap awal adalah analisis kebutuhan. Biasanya dimulai dengan mencari stakeholder (aktor) yang terlibat dalam sistem yang akan dibuat.

Dalam blog ada dua aktor yang terlibat yaitu Blogger dan Visitor.

Langkah #2
Setelah diketahui aktor yang terlibat maka langkah selanjutnya adalah menentukan role atau job description dari masing-masing aktor. Role ditulis dengan kata kerja. Atau mendeskripsikan apa yang dikerjakan oleh aktor terhadap sistem.

Role Blogger :
- Insert post
- Edit post
- Delete post
- Insert comment
- Delete comment
Untuk keamanan diperlukan :
- Login
- Logout

Role Visitor
- Insert comment

Langkah #3
Langkah ketiga adalah membuat Use Case Diagram Untuk setiap aktor dan role nya. Pada contoh ini saya menggabungkan Use Case untuk Blogger dan Visitor. Namun untuk sistem yang lebih rumit disarankan untuk memisah diagram untuk masing-masing aktor.

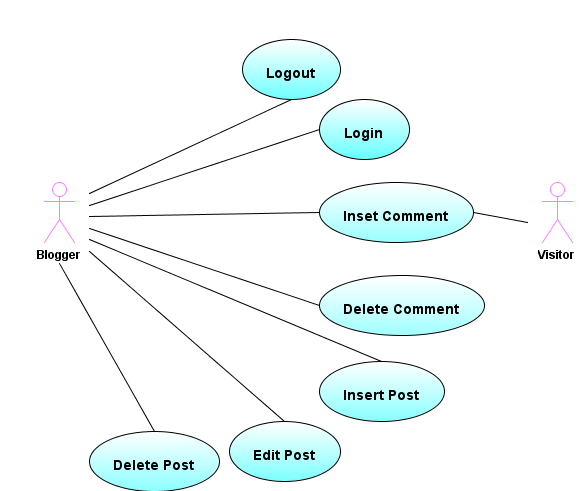

Untuk penjelasannya perhatikan gambar di bawah ini :



Aktor digambarkan dengan orang.
Use case digambarkan dengan elips
dan komunikasi yang terjadi digambarkan dengan garis.

Langkah berikutnya adalah membuat Activity diagram dan class diagram.
