19 Juli 2013

Pengkabelan Untwisted Pair (UTP) Cat 6

Kabel UTP Cat 6 mempunyai karakteristik yang berbeda dengan kabel cat 5 atau 5e. Secara fisik, yang membedakannya adalah pada kabel cat 5 dan 5e antara pair (pasangan kabel) tidak mempunyai pembatas (divide), sedangkan pada cat 6 mempunyai pembatas (divide). Pembatas ini yang menjadikan kabel UTP cat 6 ini menjadi lebih tahan terhadap noise dan bisa mentrasferkan data sampai 1000 Mbps atau 1 gigabit.

Gambar1. Kabel UTP Cat 5e dan penampangnya
Gambar2. Kabel UTP Cat 6 dan penampangnya

Konektor yang digunakan tetap menggunakan RJ-45 jika digunakan untuk jaringan komputer. Susunan warna kabel dalam pemasangan kabel UTP cat6  tetap mengunakan standar TIA/EIA 568A atau TIA/EIA 568B.
ALAT DAN BAHAN
Alat yang digunakan pada terminasi kabel UTP cat 6 sama dengan terminasi kabel UTP cat 5 (dengan asumsi kita menggunakan produk Panduit), yaitu:
  1. Cable prep tool, terdiri dari 2 (dua) macam alat, yaitu Copper Wire Snipping Tool (CWST) yang berfungsi sebagai pemotong kabel UTP, dan Cable Jacket Stripping Tool (CJST) yang berfungsi untuk mengupas jaket kabel UTP.
  2. Module termination tool, alat yang membantu dalam terminasi modular jack atau female RJ-45
  3. Modular plug termination tool/crimping tool
  4. Label
  5. Tester
 CWST
CJST
CGJT
 Bahan yang dibutuhkan:
1. Kabel UTP cat 6
2. Modular plug male RJ-45
3. Modular jack female RJ-45

A. Langkah-langkah pemasangan Modular Jack atau female RJ-45
1. Kupas jaket kabel UTP cat 6 kira-kira 1,5"
2.Susun kabel sesuai standar yang akan digunakan
3. Masukan kedalam boot mengikuti alur yang telah disediakan
4. Sususan pemasangan mengunakan panduit modular Jack

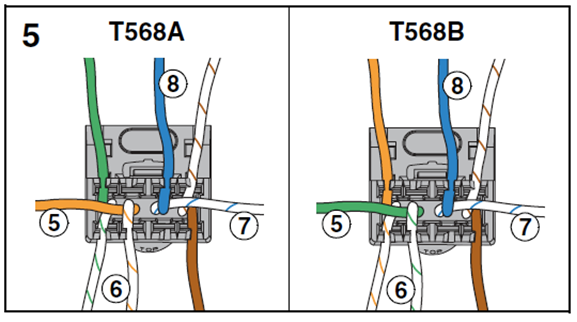

5. Susun sesuai dengan stadart yang akan di gunakan, panduan terdapat pada jack
6. Buka twist masing-masing kabel dan pasangkan ke pengepit yang telah di sediakan sesuai dengan standart yang akan digunakan
 7. Potong kelebihan kabel sehingga menjadi rapi
8. Terminasi ke Female jack Rj-45 mengunakan Crimping tools
Salah kelebihan dari Jack ini adalah bisa di bongkar pasang jika terjadi kesalahan.
Cara untuk membongkar kembali Jack yang sudah terpasang dapat di lihat pada gambar berikut ini:
 B. Langkah-langkah pemasangan modular plug RJ-45
Berikut Komponen-komponen Modular Plug panduit untuk Rj-45
Masukan Boot dan Collar terlebih dahulu, kemudian kupas Jaket kabel ± 1.5 Inci mengunakan pemotong jaket (CJAST). Selanjutnya potong Divide (pembatas antara pair) yang terdapat di tengah-tengah kabel mengunakan tang potong (CWST)
Pasangkan divider untuk mengelompokan pair kabel yang mana pada bagian “V” ditempatkan pair hijau dan pada bagian ujung-ujung divider di pasangkan pair Coklat dan Orange dan pair biru dipasangkan di balik bagian “V”
Luruskan masing-masing inti kabel dan di urutkan sesuai dengan standar 568B yang digunakan.
Luruskan masing-masing inti kabel dan di urutkan sesuai dengan standar 568A yang digunakan.
Potong miring kabel yang telah di susun dan diluruskan mengunakan divider berdasarkan standar TIA/EIA 568B sejauh 1 inci dari ujung divider dan pegangan jangan dilepaskan sebelum dimasukan ke dalam load bar
Potong miring kabel yang telah di susun dan diluruskan mengunakan divider berdasarkan standar TIA/EIA 568A sejauh 1 inci dari ujung divider dan pegangan jangan dilepaskan sebelum dimasukan ke dalam load bar

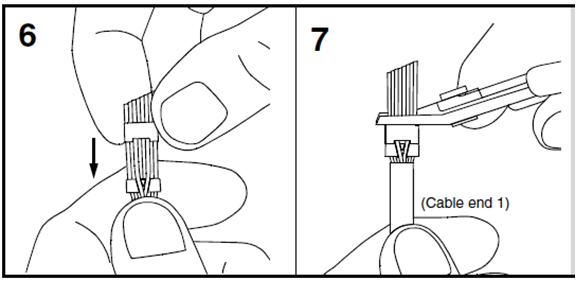

Masukan ujung kabel yang sudah luruskan dan di potong miring ke dalam load bar untuk mengunci kedudukan susunan kabel yang telah di buat sesuai dengan standar 568B atau 568A.
Setelah pemasangan load bar rapi dan sejajar dengan divider, potong kelebihan kabel yang terdapat pada ujung load bar mengunakan tang pemotong
Setelah selesai momotong kelebihan kabel, pasangkan collar barbs dan boot yang telah terlebih dahulu di masukan ke dalam kabel mendekati ujung bawah dari divider
Sorongkan kabel yang telah di pasangkan load bar, divider, collar barbs dan boot kebagian bawah Plug Housing dengan posisi yang sesuai dengan standart
Lakukan penguncian pin dengan mengunakan crimping tools (panduit MPT5-8A)
Berikut hasil terminasi yang telah dilakukan:

Pekerjaan pemasangan modular RJ-45 untuk UTP cat 6 sudah selesai dan cek dengan melihat hasil pemasangan secara visual dan diikuti dengan kabel tester
